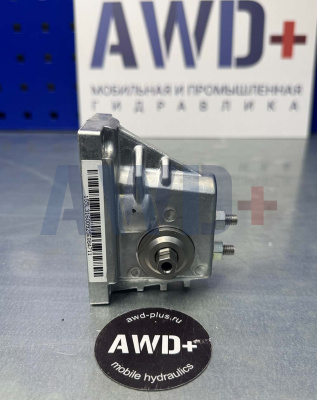

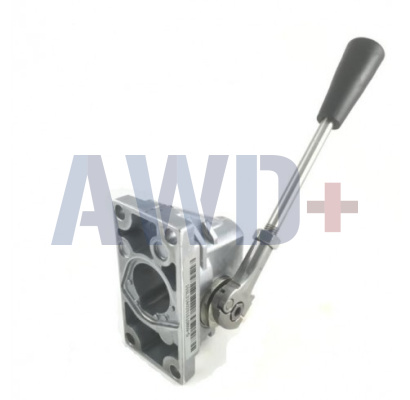

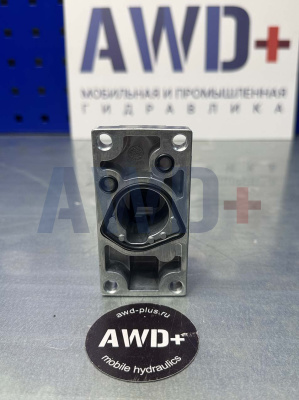

157B3171 Механический привод PVG 32 Danfoss

Механический привод PVM стандартный с пружинным возвратом для распределителей Danfoss PVG 32/100. Алюминиевый корпус, раздельное регулирование расхода в линиях A и B, винты-ограничители для контроля максимальной скорости. Полный комплект крепежа и уплотнений. Производство Дания, гарантия 12 месяцев.

О ПРОДУКТЕ

Механический привод 157B3171 — надежное решение для ручного управления гидравлическими распределителями Danfoss серий PVG 32 и PVG 100.
Привод типа PVM оснащен пружинным механизмом автоматического возврата в центральное (нейтральное) положение, что обеспечивает безопасную работу гидравлической системы. При отпускании рычага управления золотник распределителя автоматически возвращается в исходное положение, прекращая подачу масла к исполнительным механизмам.


КЛЮЧЕВЫЕ ОСОБЕННОСТИ

✓ Раздельное регулирование расхода масла в линиях A и B. Позволяет независимо настроить скорость движения в каждом направлении

✓ Винты-ограничители максимального расхода. Возможность ограничить максимальный ход золотника для безопасности и точного контроля скорости рабочих органов

✓ Пружинный возврат в центральное положение. Автоматическое возвращение в нейтраль при отпускании рычага

✓ Регулируемый угол наклона рычага: 22,5° или 37,5°. Настройка под эргономику рабочего места оператора

✓ Алюминиевый корпус. Легкий, прочный, устойчивый к коррозии и вибрации

✓ Полный комплект для монтажа. 4 винта М6, набор уплотнений, техническая документация


ОБЛАСТЬ ПРИМЕНЕНИЯ

Привод широко используется в мобильной гидравлике:

• Сельскохозяйственная техника (тракторы, комбайны, опрыскиватели)
• Строительная техника (экскаваторы, бульдозеры, погрузчики)
• Дорожно-строительная техника (грейдеры, катки, асфальтоукладчики)
• Лесозаготовительная техника (харвестеры, форвардеры, трелевочные машины)
• Коммунальная техника (снегоуборщики, подметальные машины)
• Погрузочная техника (вилочные погрузчики, телескопические погрузчики)
• Кран-манипуляторы и подъемная техника
• Промышленное оборудование с гидравлическим приводом


ПРЕИМУЩЕСТВА DANFOSS

Качество мирового лидера
   Danfoss — ведущий производитель гидравлики с 90-летней историей

Надежность в тяжелых условиях
   Работа при температуре от -40°C до +80°C, высокая виброустойчивость

Точность управления
   Плавная регулировка с возможностью ограничения максимальной скорости

Простота установки
   Монтаж без специального инструмента за 15-20 минут

Низкие эксплуатационные расходы
   Минимальное обслуживание, долгий срок службы

Доступность запчастей
   Развитая сеть дистрибьюторов по всему миру

Модульность системы PVG
   Возможность замены на электрический привод без замены распределителя

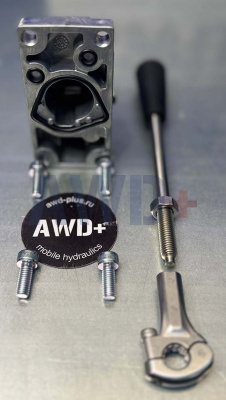

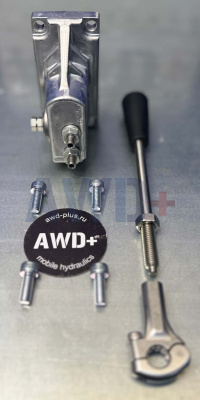

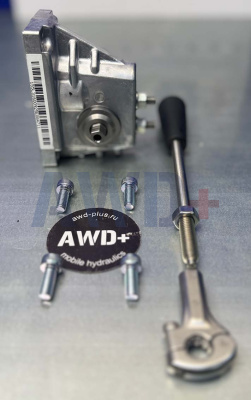

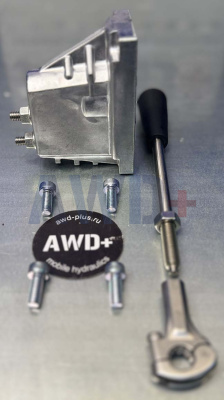

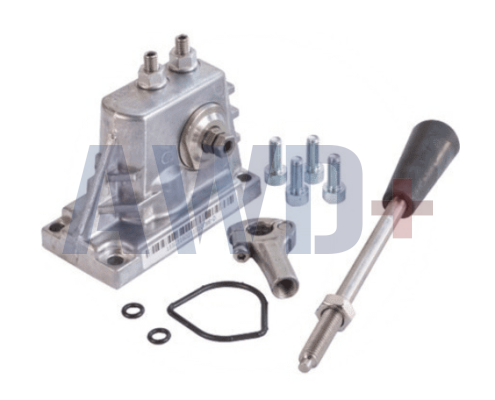

КОМПЛЕКТ ПОСТАВКИ

В комплект входит всё необходимое для установки:

1. Корпус механического привода (алюминий)
2. Рычаг управления с черной рукояткой
3. Основание с регулировочными винтами (22,5°/37,5°)
4. 4 крепежных винта М6
5. Набор уплотнений (арт. 157B3999)
6. Техническая документация на русском языке


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Артикул: 157B3171
Тип: PVM стандартный
Производитель: Danfoss Power Solutions (Дания)
Совместимость: PVG 32, PVG 100
Вес: 0,38 - 0,5 кг
Размеры: 200 × 150 × 150 мм
Материал корпуса: Алюминий
Угол наклона рычага: 22,5° / 37,5° (регулируемый)
Расстояние между крепежными отверстиями: 74 × 33 мм
Количество крепежных винтов: 4 шт. (М6)
Температурный диапазон: от -40°C до +80°C
Гарантия: 12 месяцев


СОВМЕСТИМОСТЬ

Механический привод 157B3171 устанавливается на рабочие секции (basic modules)
пропорциональных распределителей:

• Danfoss PVG 32 — для расходов до 65-100 л/мин
• Danfoss PVG 100 — для расходов до 100-130 л/мин

Привод совместим с различными конфигурациями распределителей PVG, включая
секции с компенсацией давления, встроенными клапанами и другими опциями.


МОНТАЖ И НАСТРОЙКА

Установка привода проста и не требует специальных навыков:

1. Закрепить привод на рабочей секции распределителя 4 винтами М6
2. Установить уплотнения согласно инструкции
3. Выбрать угол наклона рычага (22,5° или 37,5°)
4. Настроить винты-ограничители для ограничения максимального расхода
5. Проверить свободный ход рычага и работу возвратной пружины

Время установки: 15-20 минут
Специальный инструмент: динамометрический ключ


ПРИНЦИП РАБОТЫ

Механический привод обеспечивает прямое механическое управление золотником
распределителя:

• При отклонении рычага золотник смещается, открывая каналы для потока масла
• Величина отклонения определяет расход жидкости и скорость исполнительных
  механизмов
• Винты-ограничители позволяют ограничить максимальный ход золотника
• Пружина автоматически возвращает рычаг и золотник в нейтральное положение
  при отпускании
• В центральном положении все каналы перекрыты, движение прекращается


ОБСЛУЖИВАНИЕ

Механический привод требует минимального обслуживания:

Регулярные проверки (каждые 500 моточасов или раз в полгода):
• Визуальный осмотр на предмет повреждений и износа
• Проверка работы возвратной пружины
• Контроль состояния уплотнений
• Проверка затяжки крепежных винтов
• Очистка от загрязнений

При необходимости замены уплотнений используется ремкомплект 157B3999,
который включает все необходимые уплотнительные элементы.


СОПУТСТВУЮЩИЕ ТОВАРЫ

Арт. 157B3999 — Комплект уплотнений для PVM
Арт. 157B3184 — Механический привод PVM (анодированное исполнение)
Арт. 157B3161 — Механический привод PVM (чугунное исполнение)
Арт. 157B3174 — Механический привод PVM (только с основанием, без рычага)
Арт. 11107587 — Рычаг с черной рукояткой и гайкой
Арт. 11064641 — Основание (аксессуар)
Арт. 157B0001 — Крышка для механического привода PVMD


ПОЧЕМУ ВЫБИРАЮТ МЕХАНИЧЕСКИЙ ПРИВОД?

В отличие от электрогидравлических актуаторов, механический привод:

✓ Не требует электропитания и проводки
✓ Обеспечивает мгновенный отклик без электронных задержек
✓ Работает в любых условиях, включая электромагнитные помехи
✓ Имеет более низкую стоимость владения
✓ Проще в обслуживании и ремонте
✓ Обеспечивает тактильную обратную связь оператору
✓ Идеален для простых применений без необходимости программирования


КАЧЕСТВО И НАДЕЖНОСТЬ

Danfoss Power Solutions — мировой лидер в области гидравлики для мобильной техники. Компания производит гидравлическое оборудование с 1933 года и поставляет решения для ведущих производителей техники по всему миру.

Продукция Danfoss соответствует всем международным стандартам качества и проходит строгий контроль на каждом этапе производства. Гарантия 12 месяцев подтверждает уверенность производителя в надежности своей продукции.


ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

Наши специалисты помогут вам:
• Подобрать оптимальную конфигурацию распределителя
• Рассчитать параметры гидросистемы
• Провести монтаж и пуско-наладку
• Обучить персонал работе с оборудованием
• Организовать гарантийное и постгарантийное обслуживание

Доступна обширная техническая документация на русском языке, включая
инструкции по эксплуатации, схемы подключения, каталоги запчастей.


ГАРАНТИИ И УСЛОВИЯ

• Гарантия производителя: 12 месяцев с даты производства
• Страна производства: Дания
• Оригинальная продукция Danfoss с голограммами защиты
• Полный комплект документов: сертификаты, паспорта, инструкции
• Доставка по России и СНГ
• Возможность срочной доставки авиа или экспресс-службами


ДЛЯ КОГО ЭТОТ ТОВАР?

Механический привод 157B3171 рекомендуется:

• Производителям мобильной техники
• Сервисным центрам и мастерским по ремонту спецтехники
• Предприятиям, эксплуатирующим парки строительной и сельхозтехники
• Дилерам и дистрибьюторам гидравлического оборудования
• Проектным организациям, разрабатывающим гидросистемы

Подходит как для установки на новую технику, так и для замены изношенных
или поврежденных приводов в процессе ремонта и модернизации.


═══════════════════════════════════════════════════════════════════════════════

ВАЖНО ДЛЯ ЗАКАЗА:

• Цена указывается по запросу и зависит от объема заказа
• Стандартный срок поставки: 1 день
• Для крупных заказов предоставляются специальные условия
• Возможна поставка со склада в России (уточняйте наличие)
• Принимаем заказы от юридических лиц и индивидуальных предпринимателей

Для оформления заказа или получения консультации свяжитесь с нашим отделом
продаж.

═══════════════════════════════════════════════════════════════════════════════
